| Modelo | HGR15R2000C |
| Marca | Hiwin |
| Tipo | Trilho HGR |
| comprimento | 2000 mm |
| Montagem | Blocos HG15 |
HG Séries - Guia Linear de Esferas para alta carga
As Guias Lineares série HG são projetadas com capacidade de carga e rigidez superiores a outros produtos similares, com canal arco-circular e otimização de estrutura. Uma de suas caracteristicas é dimensionar a carga igualmente nas direções radial, radial inversa e lateral, e de auto-alinhamento, para absorver erros de instalação. Assim, a série de Guias Lineares HIWIN HG pode alcançar uma vida longa com alta velocidade, alta precisão e suave movimento linear.
Características da Série HG:
(1) Capacidade de Auto-alinhamento Por concepção, o canal arco-circular têm pontos de contato em 45 graus. A série HG pode absorver a maioria dos erros de instalação devido a irregularidades na superfície lisa e proporcionar suave movimento linear através da deformação elástica de elementos do material e da mudança dos pontos de contato. O Auto-alinhamento da capacidade, de alta precisão e bom funcionamento, podem ser obtidos com fácil instalação.
(2) Intercambialidade Devido ao controle de precisão dimensional, a tolerância das dimensões da série HG podem ser mantidos em um intervalo razoável, o que significa que qualquer um dos blocos e qualquer um dos trilhos numa determinada série pode ser usada em conjunto, mantendo tolerância dimensional. E um retentor fornecido para evitar que as esferas caiam quando os blocos são retirados do trilho.
(3) Alta rigidez em todos as quatro direções Devido às quatro-linhas de design, a série de Guias Lineares HG têm um fator de carga igual nas direções radial, radial inversa e lateral. Além disso, o canal arco-circular fornece uma ampla área de contato entre as esferas e as ranhuras do trilho, permitindo grandes cargas e alta rigidez.

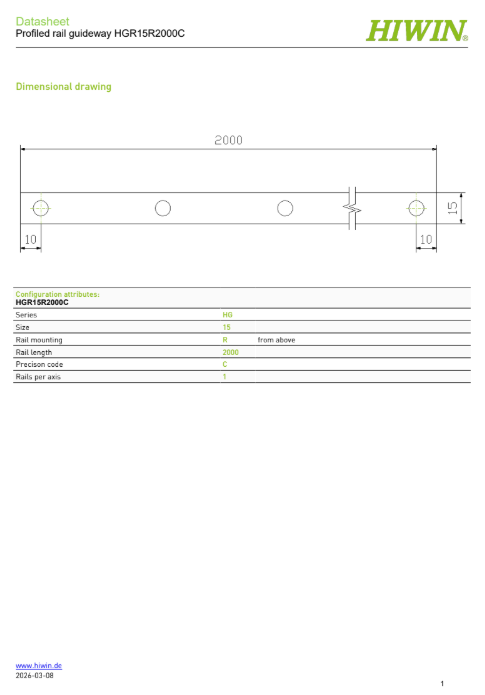

| Datasheet | HGR15R2000C |
| Formato | |
| Baixar | ![]() |
Intercambialidade de Marcas:
A intercambiabilidade das guias lineares está relacionada principalmente às dimensões de altura do conjunto montado e os furos de fixação.
Sendo assim, não garante a compatibilidade entre patins e trilhos de marcas diferentes.
| HIWIN | HGR15 |
| THK | HSR15 |
| ABBA | BRH15 |
| TBI | TRH15 |
| PMI | MSA15 |
| KALATEC | KRH15 |
| STAF | BGXH15 |
