HG Séries - Guia Linear de Esferas para alta carga

As Guias Lineares série HG são projetadas com capacidade de carga e rigidez superiores a outros produtos similares, com canal arco-circular e otimização de estrutura. Uma de suas caracteristicas é dimensionar a carga igualmente nas direções radial, radial inversa e lateral, e de auto-alinhamento, para absorver erros de instalação. Assim, a série de Guias Lineares HIWIN HG pode alcançar uma vida longa com alta velocidade, alta precisão e suave movimento linear.

Características da Série HG:

(1) Capacidade de Auto-alinhamento Por concepção, o canal arco-circular têm pontos de contato em 45 graus. A série HG pode absorver a maioria dos erros de instalação devido a irregularidades na superfície lisa e proporcionar suave movimento linear através da deformação elástica de elementos do material e da mudança dos pontos de contato. O Auto-alinhamento da capacidade, de alta precisão e bom funcionamento, podem ser obtidos com fácil instalação.

(2) Intercambialidade Devido ao controle de precisão dimensional, a tolerância das dimensões da série HG podem ser mantidos em um intervalo razoável, o que significa que qualquer um dos blocos e qualquer um dos trilhos numa determinada série pode ser usada em conjunto, mantendo tolerância dimensional. E um retentor fornecido para evitar que as esferas caiam quando os blocos são retirados do trilho.

(3) Alta rigidez em todos as quatro direções Devido às quatro-linhas de design, a série de Guias Lineares HG têm um fator de carga igual nas direções radial, radial inversa e lateral. Além disso, o canal arco-circular fornece uma ampla área de contato entre as esferas e as ranhuras do trilho, permitindo grandes cargas e alta rigidez.

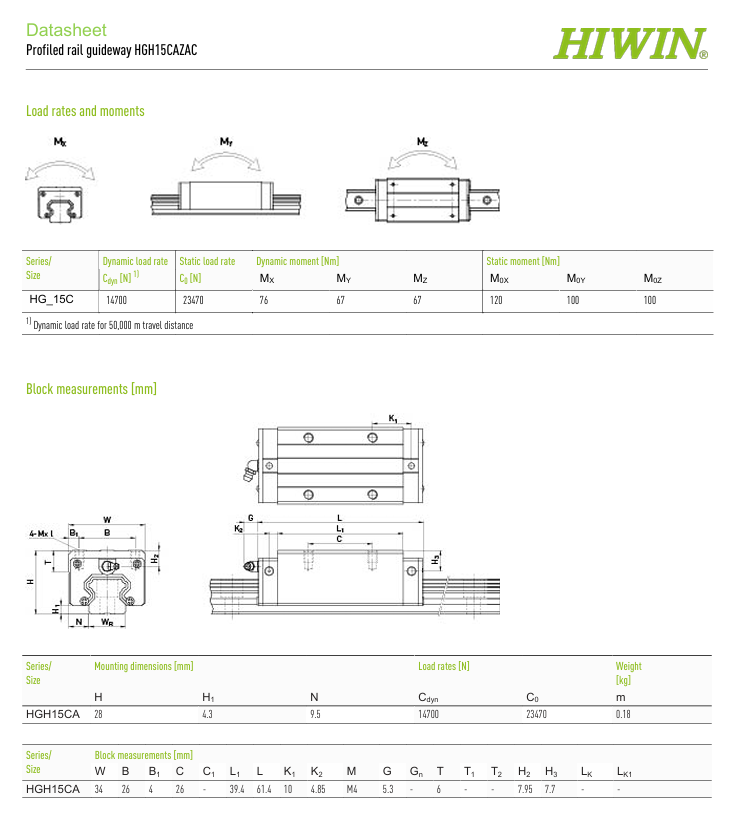

Datasheet	HGH20CAZAC
Formato	PDF
Baixar

Intercambialidade de Marcas:

A intercambiabilidade das guias lineares está relacionada principalmente às dimensões de altura do conjunto montado e os furos de fixação.

Sendo assim, não garante a compatibilidade entre patins e trilhos de marcas diferentes.
